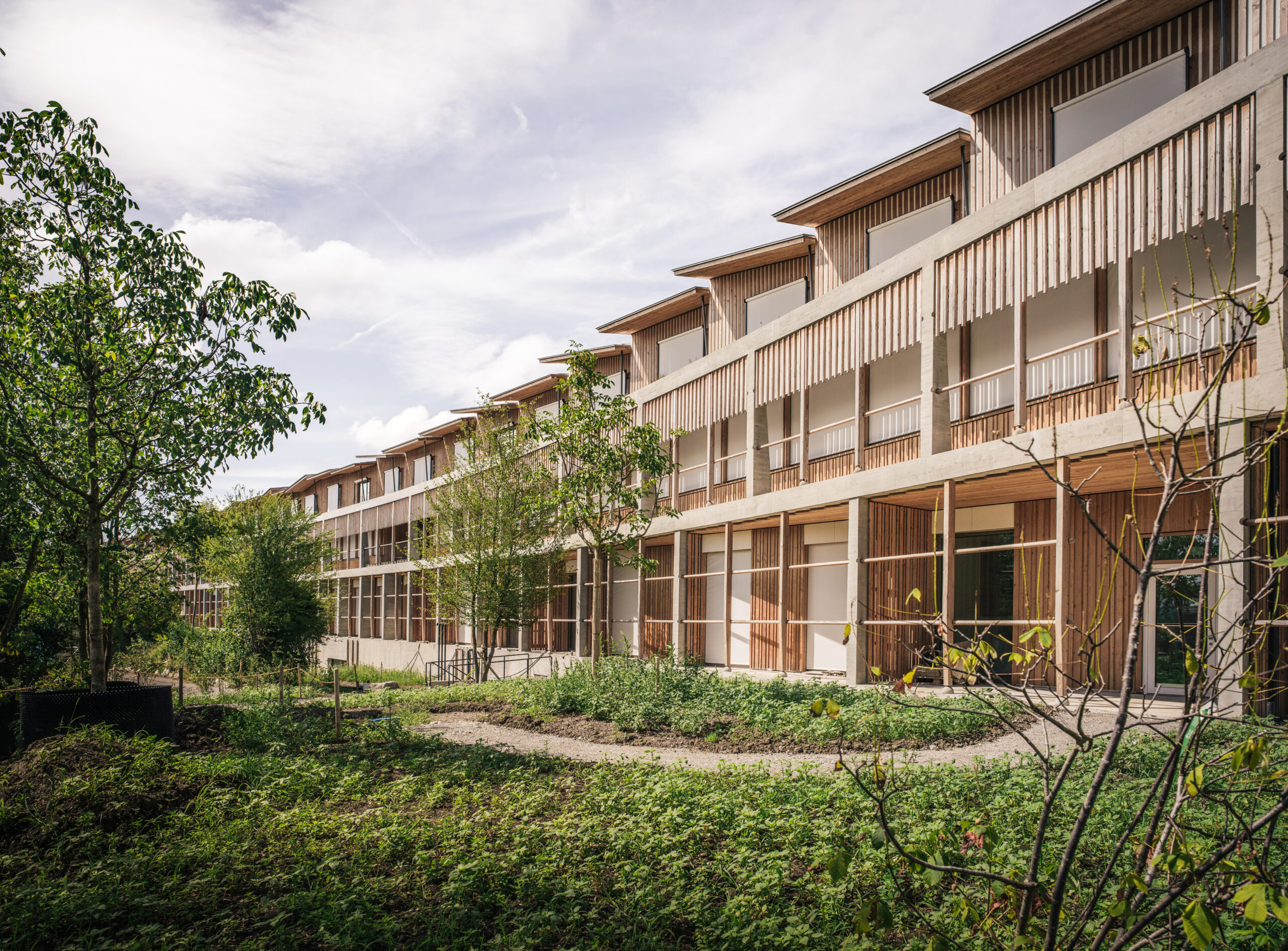

Das Universitäts-Kinderspital Zürich (CH) wurde von der ARGE Herzog & de Meuron Basel und Gruner geplant und ist das größte Schweizer Spital für Kinder und Jugendliche. Der Neubau umfasst zwei Gebäude: das Akutspital sowie das Gebäude für Forschung und Lehre. Beide Gebäude sind mit dem Platin Level der SGNI zertifiziert. Deren strenge Vorgaben dienten als Qualitätskriterien für den Entwurfsprozess. Das Akutspital auf dem Südareal ist als dreigeschossiger Betonskelettbau mit feingliedrigen Holzfassaden ausgeführt. Die Patientenzimmer im Dachgeschoß erscheinen als einzelne kleine Holzhäuser.

Kleinteilige Dachlandschaft

Die 125 Pultdächer der einzelnen Patientenzimmer weisen unterschiedliche geometrische Parameter auf. Jedes Patientenzimmer ist als hölzerner Elementbau konstruiert und besitzt ein zweifach beziehungsweise individuell geneigtes Pultdach. Durch die wechselnden Dachneigungen und unterschiedlichen Ausrichtungen der First- und Traufkanten entsteht eine organisch wirkende Dachlandschaft.

Werbung
Über 40 Grad im Freien: Warum eine Lösung für kühle Räume im Beton liegt
41,2 Grad im August 2026. So heiß war es in Österreich noch nie. Architekturbüros und Bauträger stehen vor der Frage: Wie bleiben Wohnungen und Büros kühl, ohne dass Klimageräte den Strombedarf hochtreiben?

Die Unterkonstruktion über eine Länge von 220 Metern musste entsprechend präzise ausgeführt werden. Besonderes Augenmerk lag auf den zahlreichen individuellen Anschlüssen sowie den Grat- und Traufausbildungen der kleinteiligen Pultdächer.

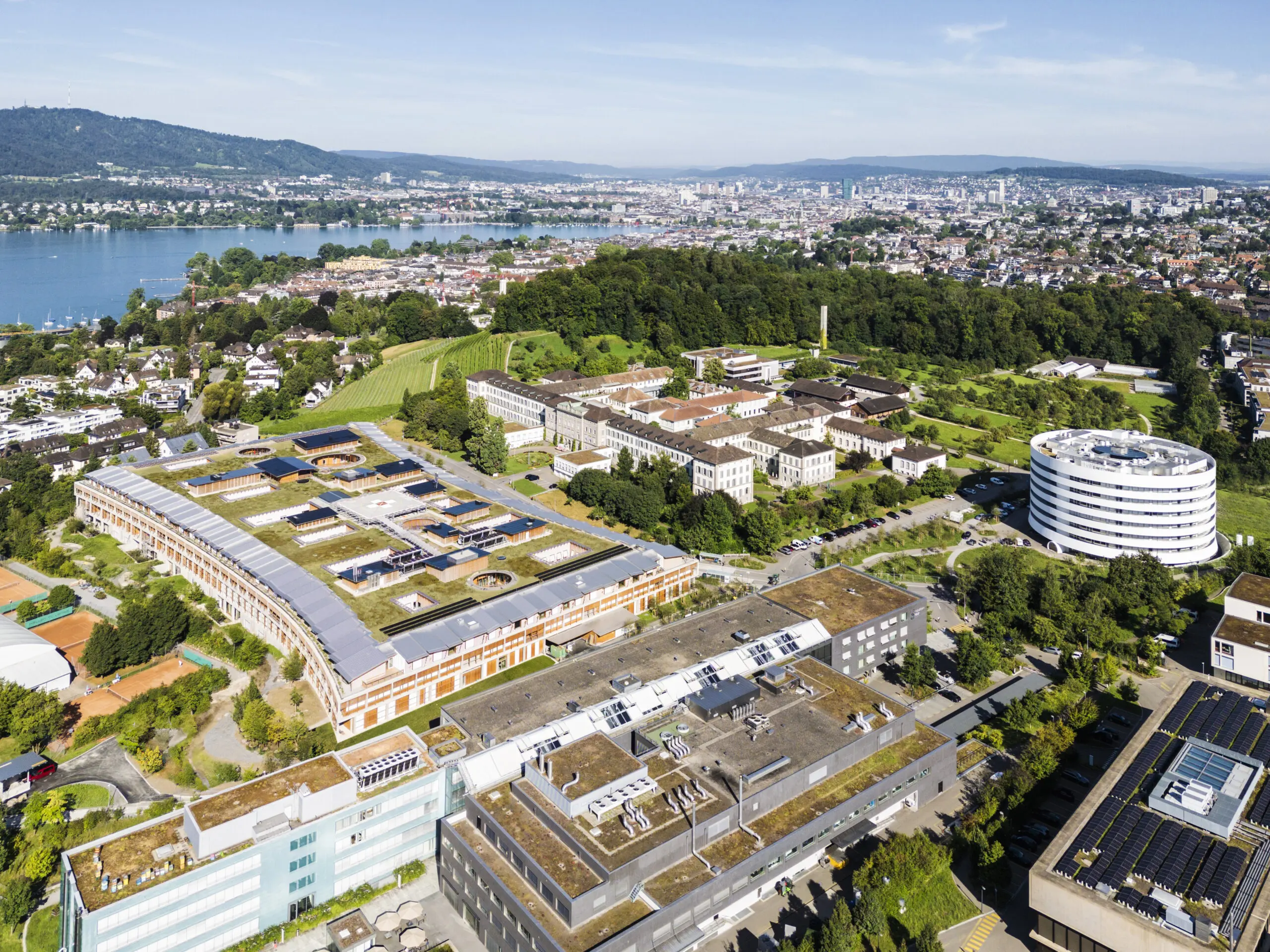

Die 125 individuell geneigten Pultdächer der Patientenzimmer erzeugen eine organisch wirkende Dachlandschaft. © Herzog & de Meuron / Michael Schmidt

Doppelstehfalz aus Edelstahl

Für die Dächer wurde ein Doppelstehfalzsystem mit einem Achsmaß von 430 mm aus dem rostfreien Edelstahlblech „Uginox Top“ gewählt. Die matte Oberfläche fügt sich in die Gesamtgestaltung des Gebäudes ein und verhindert störende Lichtreflexionen – ein wichtiger Aspekt bei diesem Projekt mit dem nahegelegenen Helikopterbetrieb.

Ausgeführt wurden die Stehfalzdächer von Scherrer Metec. Der Spenglerbetrieb bekleidete die 125 Dachelemente mit einer Gesamtfläche von rund 9.000 m². Da die Scharen bereits in der Werkstatt vorgefertigt wurden, war eine entsprechend präzise geplante Logistik erforderlich, um die rund 35 Tonnen Blechbauteile auf die Dächer zu bringen.

Individuelle Entwässerung

Die Entwässerung der zahlreichen geneigten Einzeldächer wurde über filigrane, aufgesetzte Saumrinnen gelöst. Damit konnte eine optisch zurückhaltende Detaillösung umgesetzt werden. Aufgrund der unterschiedlichen Dachneigungen mussten die Rinnen an den Traufkanten für nahezu jedes Pultdach mit leicht variierenden Anschlusswinkeln spenglertechnisch eingemessen und gefertigt werden.

Für die Ausführung der Dach- und Spenglerarbeiten wurde das Team von Scherrer Metec für die „Goldene Spenglerarbeit“ in der Schweiz nominiert. Im Mittelpunkt standen dabei insbesondere die anspruchsvollen Details der kleinteiligen Dachlandschaft, die Kombination von Holz, Beton und Edelstahl sowie die individuell ausgeführte Entwässerung.
(bt)

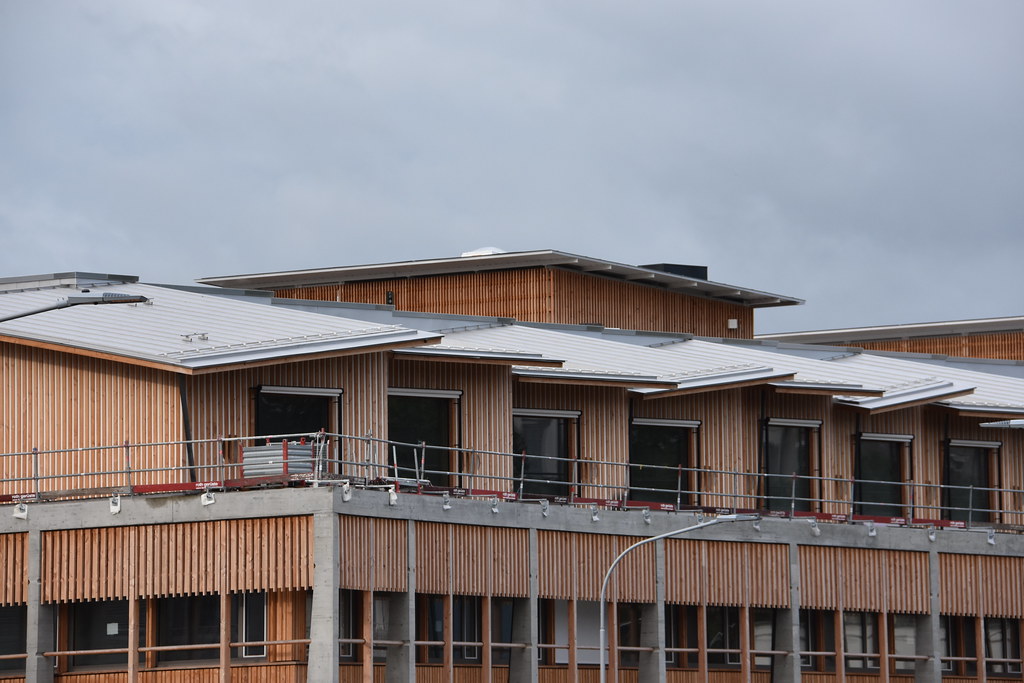

Die Ausführung der Edelstahl-Stehfalzdächer erforderte präzise Anschlüsse an den zahlreichen unterschiedlich geneigten Dachflächen. © Scherrer Metec

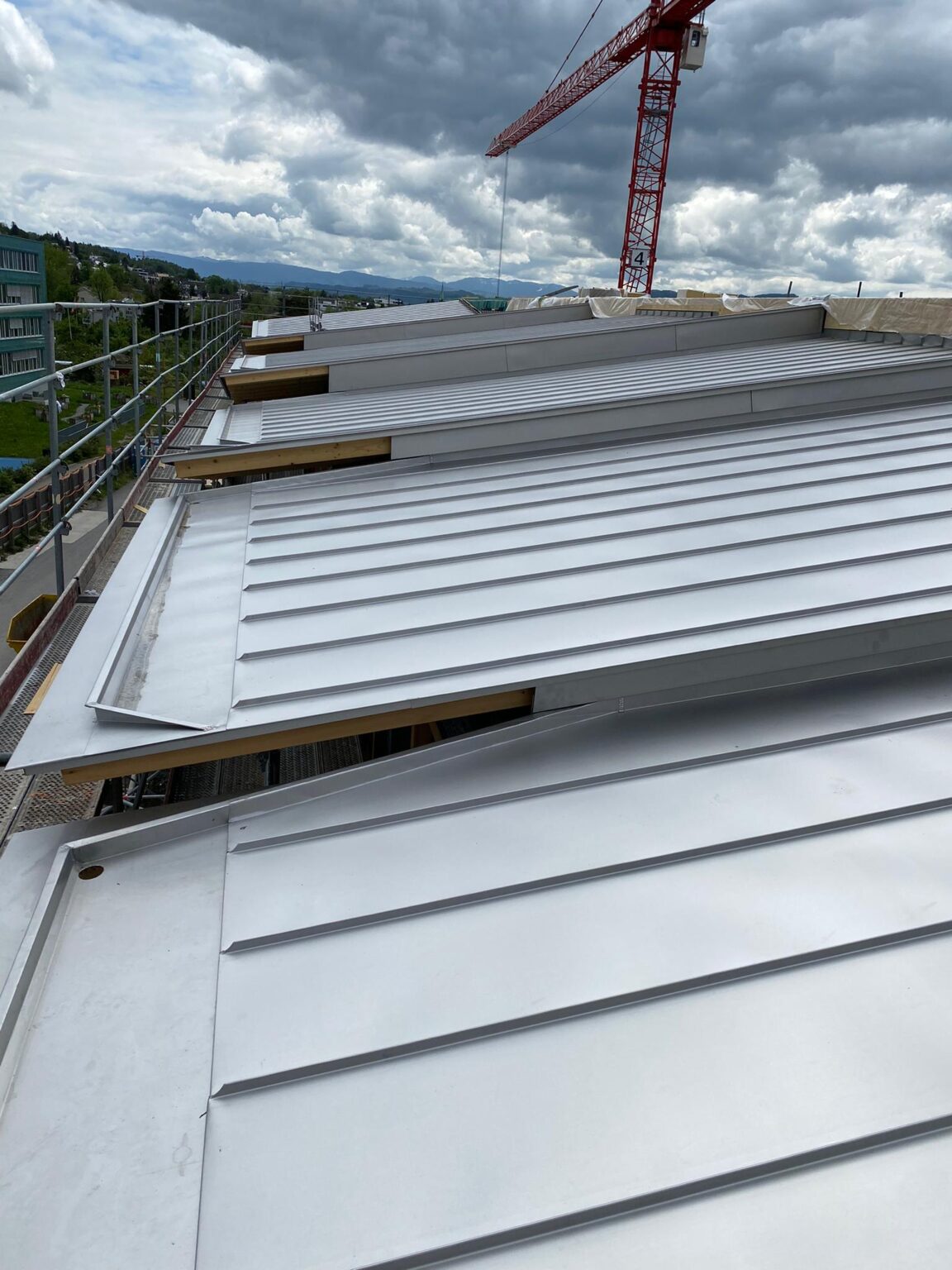

Aufgesetzte Saumrinnen entwässern die einzelnen Pultdächer. Aufgrund der unterschiedlichen Dachneigungen mussten die Anschlüsse individuell eingemessen und gefertigt werden. © Scherrer Metec

Bautafel

Projekt: Neubau des Universitäts-Kinderspitals Zürich (CH)
Architekturbüro: Herzog & de Meuron Basel Ltd, Basel (CH)
Planungsbüro: ARGE KISPI HdM Basel Ltd. / Gruner AG, Basel (CH)
Grundfläche Akutspital: 33.250 m²
Dachfläche Akutspital: 9.000 m²
Pultdach: Stehfalzdeckung
„Uginox Top 304“, Werkstoff 1.4301, Aperam
