Seit 1975, als Glas Gasperlmair in die erste Glaswaschmaschine von Lisec investierte, arbeitet der Isolierglashersteller aus Wagrain mit der Anlagentechnik des österreichischen Maschinen- und Anlagenbauers und stellte sich ein ums andere Mal als Pilotanwender zur Verfügung. Auch das „Super Spacer“ Abstandhaltersystem, das auf zwei der fünf Isolierglaslinien zum Einsatz kommt, gehört seit Jahren zum Inventar. Entsprechend viel Praxiserfahrung floss in die Auslegung der jüngsten Isolierglaslinie für flexible Abstandhalter ein.
Mehr Präzision bei der Spacer-Applikation
„Flexible Spacer spielen ihre Stärken besonders bei großen Fassadenelementen, hohen optischen Anforderungen und Konstruktionen mit erhöhter Eigenstabilität aus. Entscheidend war für uns daher, diese Vorteile prozesssicher in die Fertigung zu übertragen: mit einer präziseren Applikation, einem konstanten Butylauftrag, einfacheren Umrüstungen und mehr Flexibilität bei unterschiedlichen Spacer-Typen“, sagt Albert Haider, Produktmanager bei Lisec Austria GmbH.

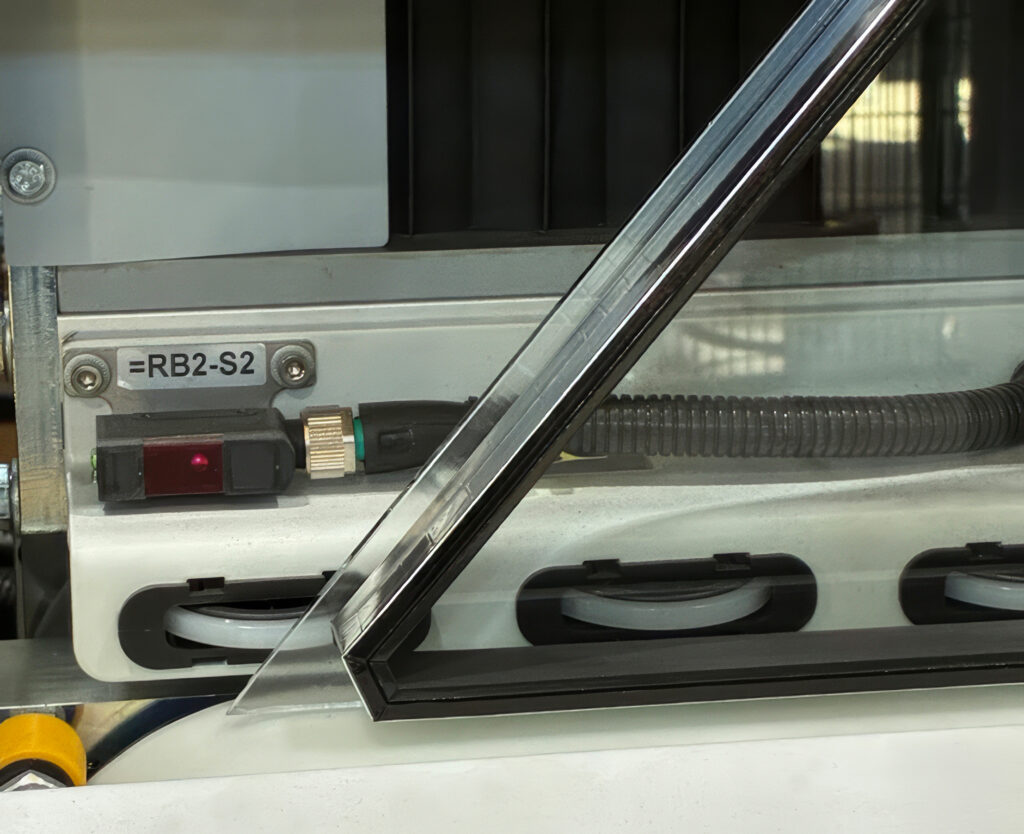

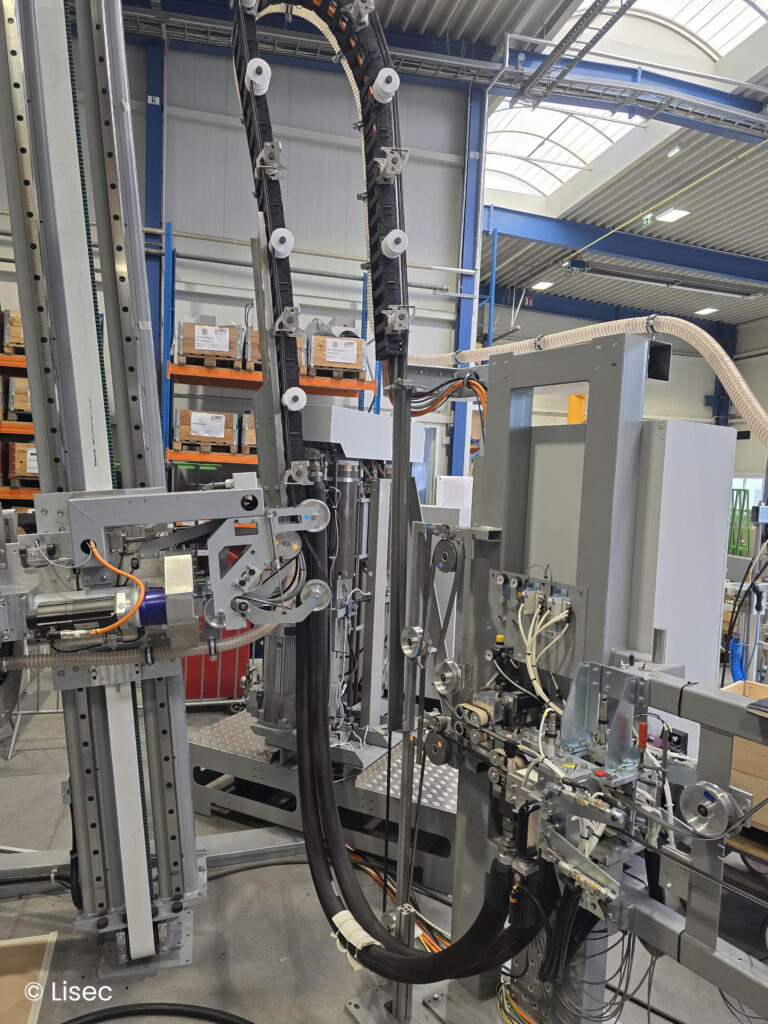

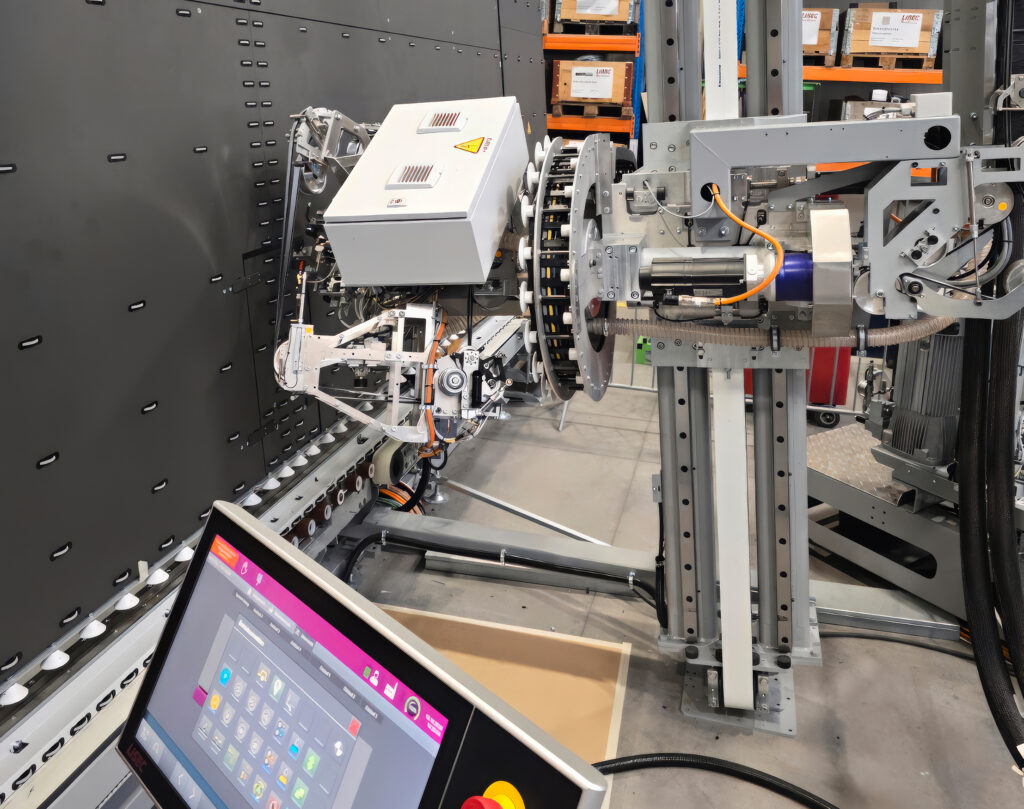

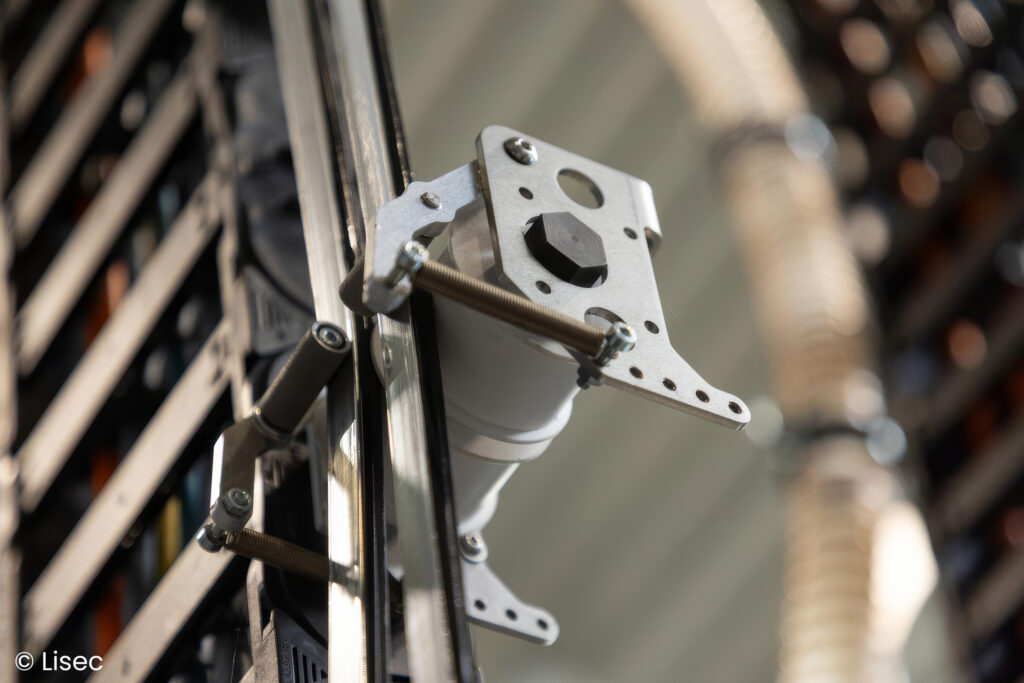

Die Prozesssicherheit beginnt bereits bei der Materialbereitstellung. Das modular aufgebaute Magazin hält bei Gasperlmair sechs Rollen „Super Spacer“ vor, im Maximalausbau sind acht möglich. Unter kontrollierten klimatischen Bedingungen bleiben die Materialeigenschaften bis zur Verarbeitung konstant. Zwei unterschiedliche Spacerbreiten können gleichzeitig bis zum Applizierkopf geführt werden. Das verkürzt insbesondere bei Dreifachisolierglas mit unterschiedlichen Scheibenzwischenräumen die Wechselzeiten.Von dort übernimmt ein Raupenvorschub den kontrollierten Transport des flexiblen Spacers, Längenausgleiche unterstützen die exakte Positionierung auf dem Glas auch bei hohen Taktgeschwindigkeiten. Neu gelöst hat Lisec auch den Auftrag der Primärdichtung. Eine Zahnradpumpe fördert das Butyl und dosiert es volumetrisch, sodass sich auch beim Starten und Stoppen eine gleichmäßige Butylraupe erzeugen lässt. Die überarbeitete Stanztechnik sorgt für präzise ausgebildete Ecken. Ein stufenlos verstellbares Stanzmesser ermöglicht darüber hinaus unterschiedliche Winkel für Sonderformen.
Für Structural Glazing und große Formate gemacht
Gasperlmair verarbeitet auf der neuen Linie „Super Spacer T-Spacer SG“ mit 7,3 mm Bauhöhe in Breiten von 8 bis 24 mm. Quanex Edgetech hat den Abstandhalter speziell für Structural Glazing und XXL Isolierglas entwickelt. An den Seiten steht mehr Fläche für den PIB-Auftrag zur Verfügung, der insbesondere beim Structural Glazing für die Gasdichtheit des Randverbunds relevant ist. Die Geometrie der SG-Variante unterstützt die präzise automatische Applikation und trägt dazu bei, dass der Abstandhalter auch bei großen Mehrscheiben-Isolierglaseinheiten mit geringen Toleranzen parallel zur Glaskante positioniert werden kann.

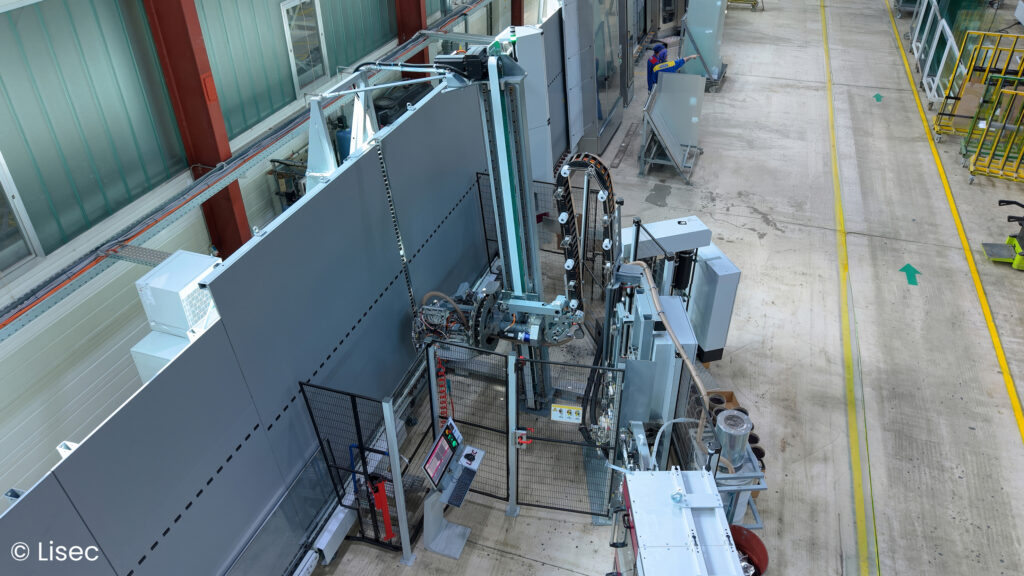

Die Linie ist für Glasformate bis 4.000 x 2.700 mm, Glasdicken bis 32 mm und Isolierglaselemente bis 100 mm Dicke konzipiert. Neben Rechtecken können mit „Super Spacer“ auch Sonderformen und dreiseitige Stufenelemente gefertigt werden.
Dicht auch an der Stoßfuge
Seine erste Isolierglasfertigung hat Josef Gasperlmair 1974 in Betrieb genommen. Wie in den Anfangszeiten war der Firmengründer bis ins kleinste Detail in die Auslegung der neuen Linie involviert. Besonderes Augenmerk galt dabei der Frage, wie der Abstandhalter am Start-Stopp-Punkt zuverlässig verschlossen werden kann. Durch den Trennschnitt wird dort auch die werkseitige Barrierefolie des Spacers unterbrochen. Die überarbeitete Eckenverschlusseinheit RTV-A-SC versiegelt die Nahtstelle deshalb automatisch mit einem Butyl-Klebeband. „Beim Randverbund kommt es auf absolute Dichtheit und Langlebigkeit an. Und da darf auch die Stoßfuge keine Schwachstelle sein. Mit diesem kleinen Kniff stellen wir sicher, dass sie gas- und dampfdiffusionsdicht bleibt“, erläutert Josef Gasperlmair.

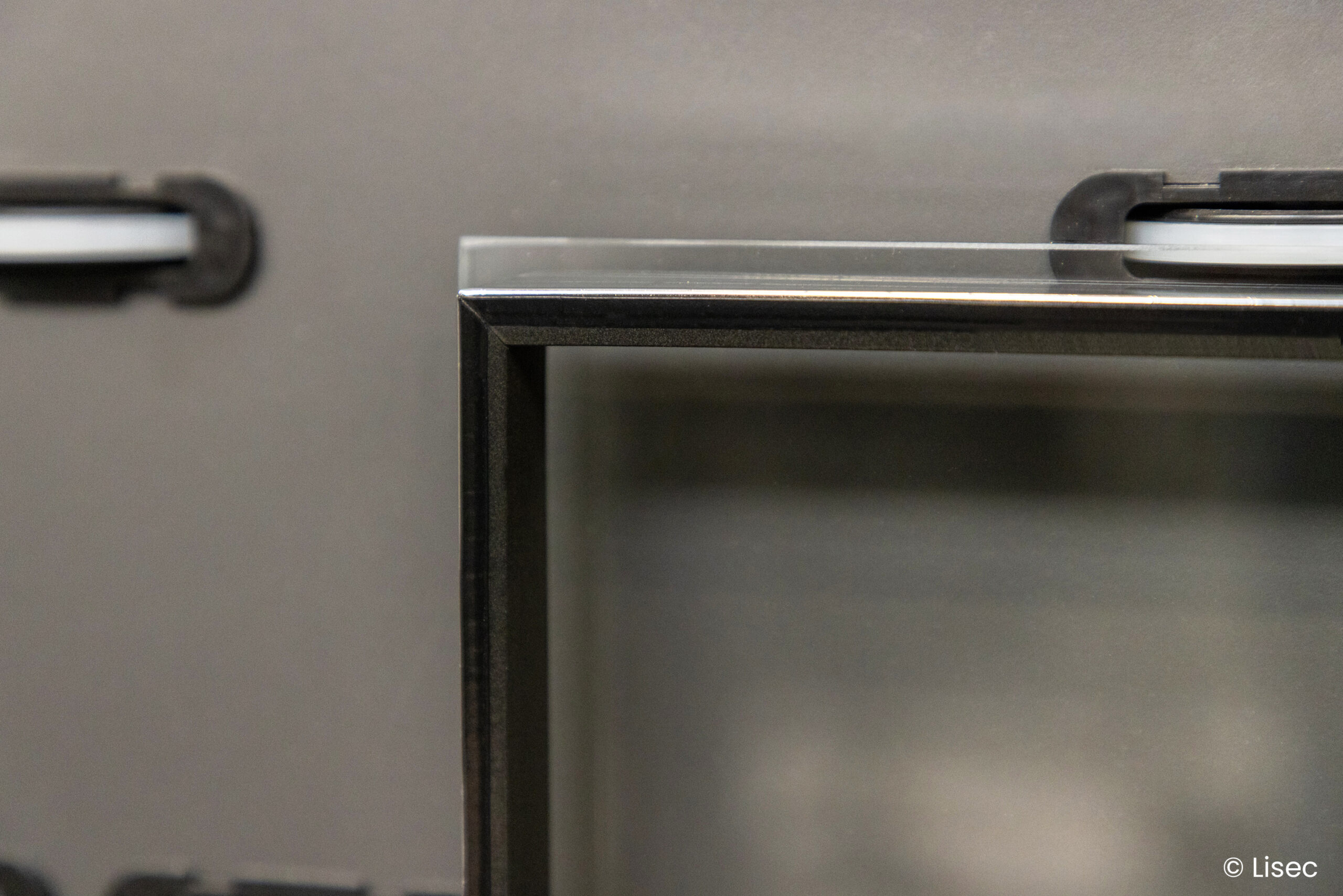

Je größer und schwerer die Glasformate, desto anspruchsvoller wird es, den Abstandhalter über die gesamte Länge parallel zur Glaskante zu führen. Genau hier setzt der neue Applikator an. „Die Präzision beim Auftrag ist gigantisch. Wie der Super Spacer millimetergenau und immer parallel zur Glaskante läuft, ist für mich einzigartig. Der neue Applikator ist wirklich eine tolle Sache“, schwärmt Firmengründer Josef Gasperlmair.
