Nur messen war gestern

Die Baustelle ist der größte Kostentreiber im Tischlerhandwerk. Jede Minute verursacht doppelt so viele Kosten wie in der Werkstatt. Daher gilt es, den Arbeitsaufwand auf der Baustelle so rationell wie möglich zu gestalten. Dazu gehört auch der Aufwand für das Auf- bzw. Ausmessen. Hier gilt es, die Erhebung der Messdaten so zu gestalten, dass die erfassten Daten eine solide Basis für eine rationelle Planung, Fertigung und Endmontage bilden.

Belastbare Maße als Grundlage

Eine der wichtigsten Grundlagen für einen effizienten Ablauf der Montagearbeiten ist das Aufmaß. Werden hier die falschen Maße zugrunde gelegt, ist eine effiziente Bearbeitung eines Auftrages kaum noch möglich. Nicht nur, dass Bauteile umgearbeitet oder sogar aufwendig vor Ort angepasst werden müssen, auch das Anbringen von Passleisten oder Deckleisten erhöht den Zeitaufwand erheblich. Zusätzliche Fahrten verursachen ebenfalls Kosten und binden Mitarbeiter, Maschinen, Werkzeuge und Fahrzeuge. Fallen dann im Nachgang noch zusätzliche Arbeiten durch Fremdfirmen wie Maler oder Fliesenleger an, wird der Aufwand fast unkalkulierbar. Es entsteht nicht nur eine Mehrbelastung für die Mitarbeiter, die den höheren Arbeitsaufwand abdecken müssen, auch ein erheblich höherer Aufwand für die Montage ist erforderlich. So werden mehr Maschinen und Montagewerkzeug vor Ort benötigt. Es gilt, die erforderlichen Passleisten auf der Baustelle anzupassen und zuzuschneiden. Mehr Abfall fällt an. Der Reinigungsaufwand vor Ort erhöht sich. So bindet der Transport von zusätzlichem Materialien, Maschinen, Werkzeug sowie die Entsorgung von zusätzlichen Abfall Kapazitäten, die anderweitig effektiver und wirtschaftlicher genutzt werden könnten.

Altbau, Neubau oder Kundenauftrag

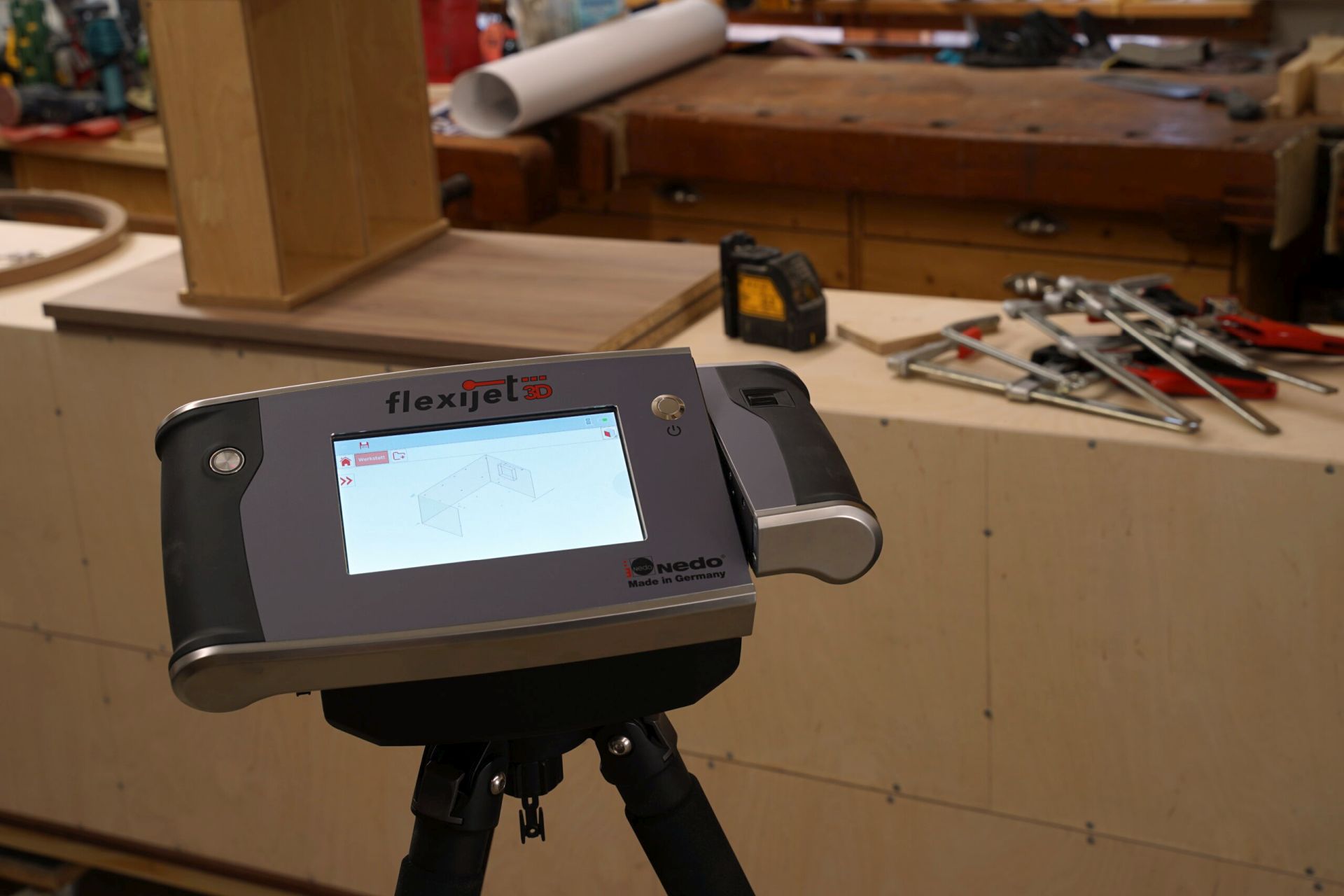

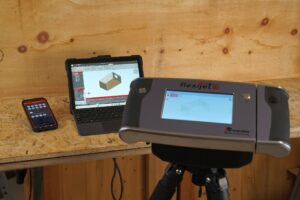

Grundsätzlich ist es unerheblich, ob die Arbeiten im Neubau oder Altbestand umgesetzt werden sollen. Jedoch ist erfahrungsgemäß bei Umbau-Aufträgen bzw. im Altbau mit mehr Unstimmigkeiten zu rechnen. Ein schnelles und präzises Aufmaß ist der sprichwörtliche Gamechanger. Wer auf einer soliden Basis, nämlich den vor Ort genommenen Maßen, aufbaut, kann rationeller planen, fertigen und montieren. Das Flexijet 3D Aufmaßsystem bietet hier viele Vorteile. Sicher auf einem Stativ platziert, kommuniziert das Messgerät über ein eigenes geräteinternes W-Lan mit der Flexijet Software auf dem Laptop und erstellt zeitgleich ein dreidimensionales Abbild der genommenen Maße. Keine Messfehler, keine Zahlendreher, kein umständliches Übertragen der erfassten Messdaten in ein CAD-System! Zusätzlich ermöglicht es ein automatisch aufgenommenes Messfoto selbst nach Wochen im Büro oder in der Werkstatt, die Messpunkte nachzuvollziehen. Weiterhin kann man beim Aufmessen prüfen, ob die Decken und Fußböden waagerecht oder die Wände lotrecht sind. Toleranzen und Abweichungen werden durch das Anlegen von Messpunkten sichtbar und müssen nicht aufwendig mit hohem personellen Aufwand erfasst und abgebildet werden. Per Knopfdruck kann man sich zum Beispiel den tiefsten Punkt einer Decke anzeigen lassen.

Dachschrägen, Küchenarbeitsplatten & Co.

Jeder, der regelmäßig mit Montagetätigkeiten auf Baustellen beschäftigt ist, weiß, dass Dachschrägen mitunter verlaufen, Wände im Bereich der Arbeitsplatte durchaus bauchig, Ecken nicht winklig und Rundbögen selten gleichbleibend präzise sind. Hier kann man über die Funktion „Messreihe“ die bauseits vorhandenen Maße in genau definierten Bereichen automatisch abfahren lassen. Der Anwender bestimmt die Parameter und legt einen Anfangspunkt und den Endpunkt fest. In diesem Bereich wird in einer Polylinie in dem zuvor festgelegten Raster die Wand ausgemessen. Die so entstandene Kontur kann auf ein Bearbeitungszentrum übertragen und zum Beispiel eine Arbeitsplatte entsprechend der Wandkontur gefräst werden. Ähnlich verhält es sich beim Ausmessen von Rundbogenfenstern. Hier kann die Messreihe in einem zuvor festgelegten Abstand genau parallel zur Mauerwerksecke abgefahren werden. Die so erstellte Kontur wird im Nachgang in das CAD-Programm übernommen. Über einen Abgleich mehrerer Messreihen kann so der Fertigungsaufwand bei größeren Stückzahlen gering gehalten werden.

Bauteile, Räume, Fassaden und Wohnungen erfassen

Mit diesem Aufmaßsystem lassen sich selbst mehrere Räume in einem Gebäude bzw. einer Wohnung sowie komplexe Strukturen wie Fassaden einfach im Einpersonenbetrieb ausmessen. Klar definierte Bezugspunkte ermöglichen das Messen von verschiedenen Standorten aus. Bauseits ist ein nachvollziehbarer Punkt wie ein Nagelkopf oder eine Schraube ausreichend, um mit dem Gerät von einem anderem Standort aus auf den zuvor festgelegten Bezugspunkt zu navigieren und das Aufmaß samt Zeichnung fortzuführen. Später können die Daten dann in fast jedes CAD-System integriert werden. Präzise Maße ermöglichen einen hohen Vorfertigungsgrad und verringern erheblich den Aufwand auf der Baustelle!

Montieren mit Flexijet

Nicht nur sämtliche Messaufgaben lassen sich durch das 3D Aufmaßsystem umsetzen, auch bei Montagearbeiten kann dieses System punkten. So können die gewünschten Befestigungspunkte von Montageplänen vor Ort per Laser angezeigt werden. Kein umständliches Anreißen, Vormontieren oder Nacharbeiten mehr. Selbst bei geschweiften Bauteilen wird der präzise Standort 1:1 auf den Boden projiziert.

Den Service nutzen

Mit der Anschaffung eines Flexijet 3D Aufmaßsystems hält eine vollkommen neue Aufmaßmethode Einzug in Tischlereien. Hierfür sind mitunter Umstellungen in der Arbeitsvorbereitung erforderlich. Damit der Einstieg und das erste Aufmaß mit dem Flexijet System reibungslos abläuft, werden bei einem Kauf zwei Mitarbeiter geschult. Weiterhin entwickeln sich das System, die Software und natürlich auch das Aufgabenfeld weiter. Hier ist man mit dem Service ab Werk immer gut aufgestellt. Um jederzeit die gewünschten Messergebnisse präzise erzielen zu können, sollte das Gerät einmal im Jahr eine Kalibrierung vom Hersteller durchlaufen.

Fazit

Einmannbetrieb, anstelle von langwierigen und aufwendigen Aufmaßen. Sofort dreidimensionale Zeichnungen ohne stundenlanges Zeichnen am Rechner. Dieses Aufmaßsystem ist weit mehr als eine Messlösung. Egal ob als messzeichnendes Aufmaßsystem oder als solide Montagehilfe. Für den Tischler kann der Einsatz von eines Flexijet 3D Aufmaßsystems zu einem echten Gamechanger in Sachen Montageaufwand und den damit verbundenen Kosten werden. www.flexijet.info
